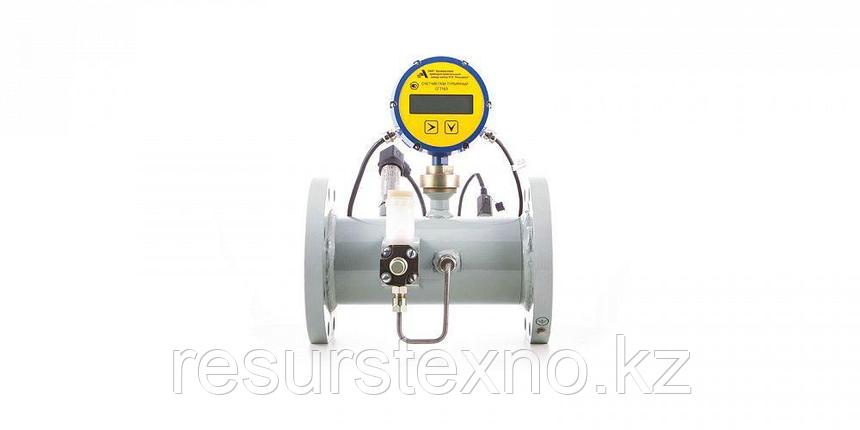

Счетчик газа СГТ16Э
Назначение: Счетчики газа турбинные СГТ16Э предназначены для измерения объема неагрессивного неоднородного по химическому соcтаву природного газа по ГОСТ 5542-87, воздуха, азота и других неагрессивных газов с плотностью не менее 0,67 кг/м3, а также для измерения температуры и давления с целью пересчета измеренного объема к условиям по ГОСТ 2939-63.Область применения:
Учет (в том числе при коммерческих операциях) объема газа, при плавно меняющихся потоках, в установках промышленных и коммунальных предприятий, в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектах.
Счетчик может устанавливаться во взрывоопасных зонах класса В-1б согласно ПУЭ «Правила устройства электроустановок» (глава 7.3), в которых возможно в случае аварий или неисправностей образование взрывоопасных смесей газов и паров с воздухом, отнесенных к категории IIА группы Т4 по ГОСТ Р 51330.0.
Вид климатического исполнения счетчика УХЛ.3* по ГОСТ 15150 при температуре окружающей среды от минус 40 до плюс 60°С; относительная влажность воздуха до 95 % при температуре плюс 25 °С и более низких температурах без конденсации влаги.
Межповерочный интервал счетчика — 4 года. Срок службы счетчика — 12 лет."Счетчик выполняет свои функции и обеспечивает заданные параметры в диапазоне расходов согласно таблице 1 при избыточном давлении измеряемого газа от 2200 Па до 1,2 МПа (от 0,0220 кгс/см2 до 12 кгс/см2).
Таблица 1
Условное обозначение счетчика | Расход, м3/ч | Qmin:Qmax | Порог чувствитель- ности, м3/ч, не более |
Диаметр условного прохода (Ду), мм | |
максималь- ный (Qmax) |
минималь- ный (Qmin) |
||||
СГТ16Э-100, СГТ16Э-100-К |
100 | 5 | 1:20 | 3 | 50 |
СГТ16Э-250, СГТ16Э-250-К |
250 | 5 | 1:50 | 3,75 | 80 |
СГТ16Э-400, СГТ16Э-400-К |
400 | 8 | 1:50 | 6,0 | 100 |
СГТ16Э-400, СГТ16Э-400-К |
650 | 12,5 | 1:50 | 10 | 100 |
СГТ16Э-800, СГТ16Э-800-К |
800 | 16 | 1:50 | 12,5 | 150 |
СГТ16Э-800, СГТ16Э-800-К |
1000 | 20 | 1:50 | 16 | 150 |
СГТ16Э-800, СГТ16Э-800-К |
1600 | 32,5 | 1:50 | 25 | 200 |
СГТ16Э-2500, СГТ16Э-2500-К |
2500 | 50 | 40 | 200 | |
СГТ16Э-4000, СГТ16Э-4000-К |
"Пределы допускаемой относительной погрешности измерений объема (до проведения коррекции): ±1,0%.
"Потеря давления на счетчике при максимальном расходе не более 1800 Па (180 мм вод. ст).
"Диапазон измерений температуры измеряемого газа от минус 23 до плюс 67 °С.
"Пределы допускаемой абсолютной погрешности измерений температуры ±0,5 °С.
Диапазон измерений абсолютного давления и погрешность измерения абсолютного давления обеспечиваются входящим в состав счетчика датчиком давления СДВ. Количество диапазонов и верхние пределы измерений давления в каждом диапазоне приведены в таблице 2.
Таблица 2
Условное обозначение счетчика | Верхний предел измеряемых СДВ давлений (диапазон измерений), МПа | ||
первого диапазона |
второго диапазона |
третьего диапазона |
|
СГТ16Э-Qmax-К1,6 | 1,6 | 1,0 | 0,6 |
СГТ16Э-Qmax-K0,6 | 0,6 | 0,4 | 0,25 |
Переключение с одного поддиапазона измерения давления на другой (при изменении давления в трубопроводе) происходит автоматически.
"Пределы допускаемой приведенной погрешности измерений абсолютного давления в каждом диапазоне равны ±0,25 %.
"Пределы допускаемой относительной погрешности измерений объема, приведенного к условиям по ГОСТ 2939: ±1,5 %.
"Пределы допускаемой относительной погрешности измерений текущего времени и времени наработки ±0,1 %.
"Питание счетчика осуществляется от внутреннего литиевого источника постоянного тока номинальным напряжением 3,6 В. Возможно подключения внешнего источника постоянного тока (блока питания БПЭК-02) напряжением (8,5±0,5) В.
"Мощность, потребляемая счетчиком, от внешнего источника не более 0,9 ВА.
"Счетчик предназначен для непрерывного режима работы.
"Счетчик герметичен при избыточном давлении измеряемого газа до 1,6 МПа (16 кгс/см2).
"Счетчик выдерживает испытания на прочность при избыточном давлении воды 2,4 МПа (24 кгс/см2). Максимальное давление, которое выдерживает СДВ, указано в его паспорте. ¨Масса счетчика: от 5 до 47 кг
"Ток. Потребляемый счетчиком от внутреннего литиевого элемента не более 35 мкА в «спящем» режиме и не более 35 мА в режиме индикации. Переключение из «спящего» режима в режим индикации происходит один раз в 30 с на 4-5 с.
"В дополнение к перечисленным выше функциям счетчик также обеспечивает:
— измерение и индикацию времени наработки с момента первого включения;
— индикацию текущего времени и даты;
— создание часового и суточного архивов с возможностью вывода последних на внешние устройства по каналу RS232/RS485;
— хранение результатов измерений и расчетов в энергонезависимом архиве с возможностью вывода данных из архива на цифровое табло и внешние устройства по каналу RS232/RS485.
В комплект счетчика СГТ16Э-100-К входит входной и выходной переходники, поэтому дополнительные прямолинейные участки до и после счетчика не требуются. Для остальных счетчиков длина прямолинейных участков должна быть 2 Dy до счетчика и 1 Dy после счетчика.
- Цена: Цену уточняйте
